本技術協議書規定的SF6全封閉組合電器及其部件和設備應符合中華人民共和國國家最新標準和電力行業有關標準及規定。下列標準所包含的條文，通過在本技術協議中引用而構成為本技術協議的條文。

國家電網公司       《電力安全工作規程》

GB/T17626.3-1998  《射頻電磁場輻射抗擾度試驗》

YD/T282-2000      《通信設備可靠性通用試驗方法》

GB4208-93         《外殼防護等級（IP代碼）》

GB/T191-2000      《包裝儲運圖示標志》

GB50150-91        《電氣裝置安裝工程電氣交接試驗標準》

GB11033           《額定電壓26/35kV以下電力電纜附件基本技術要求》

GB8905　　         《六氟化硫電器設備中氣體管理和檢測導則》

IEC出版物517       《72.5kV及以上氣體絕緣金屬封閉電器》

IEC出版物480       《電氣設備中SF6氣體的檢驗導則》

GB/T11022          高壓開關設備和控制設備標準的共有技術要求

GB50150            電氣裝置安裝工程電氣設備交接試驗標準

GB/T 8905          六氟化硫電氣設備中氣體管理和監測導則

2、基本要求

2.1具備對環境中六氟化硫氣體含量進行連續檢測的功能，環境中六氟化硫氣體濃度超過設定值時發出報警信息。

2.2具備對環境氧氣濃度進行連續檢測的功能，環境中氧氣濃度低于設定值時發出缺氧報警信息。

2.3發出報警信息時同時應啟動風機并且啟動顯示（報警）器。

2.4顯示（報警）器具備聲光報警效果，且在啟動一定時間內自動關閉。

2.5檢測裝置檢測范圍：六氟化硫：100～1000PPM(V/V)；氧氣：1%～25%。

2.6檢測裝置檢測精度：六氟化硫≤5PPM F.S；氧氣濃度≤1%F.S。

2.7檢測裝置報警點設置：六氟化硫：1000PPM(V/V)；氧氣濃度18%。

2.8風機啟動：六氟化硫氣體濃度≥1000PPM(V/V)或氧含量≤18%時，檢測裝置啟動風機，風機運轉時間為15分鐘并可調。風機并可手動控制或強制啟動。

2.9檢測裝置工作電源：AC 220V/50HZ。

2.10檢測裝置工作電源絕緣：對地交流耐壓>=2000伏，絕緣電阻>2MΩ。

2.11檢測裝置數據響應時間＜10s。

2.12檢測裝置報警器、風機啟動響應時間＜5s。

2.13檢測裝置具有歷史數據、報警數據（每次報警的數據和控制動作數據）的存儲和查詢功能。

2.14檢測裝置具備將檢測數據通過局域網絡(luò )進行集中監控管理的功能，并能夠平滑接入其他信息（如MIS網/監控自動化）系統。

2.15檢測裝置具有自檢測功能。

3、相關技術參數

技術參數除應滿足使用條件外，還應滿足如下要求：

4.產品制造、安裝、驗收標準及考核技術指標

4.1監造與驗收

(1)供貨方在技術協議簽訂日起1個星期內，向買方提供合同設備的設計、制造和檢驗標準的目錄，并可協助配合設計。

(2)買方有權在合同設備生產過程中派駐廠代表進行監造和出廠前檢驗，了解設備組裝、檢驗、試驗和設備包裝質量情況，并簽字確認。但這并不代替和減輕供貨方對合同產品質量的責任。

(3)供貨方將為買方提供下列方便：

A、提前10天將設備監造項目和檢驗時間通知買方。

B、買方代表有權通過有關部門查（借）閱供貨方與本合同設備有關的標準、圖紙資料、工藝及實際工藝過程和檢驗記錄，對于檢驗記錄，如買方認為需要復印存檔，供貨方將提供方便。

C、供貨方將為買方代表提供工作、生活方便，費用由供貨方承擔。

D、若買方代表不能按供貨方通知時間及時到場，供貨方的試驗工作正常進行，且試驗結果有效，但買方代表有權了解和檢查試驗報告和結果。

E、買方人員在監造中如發現設備和材料缺陷或不符合規定的標準要求時，買方代表有權提出意見，供貨方將采取相應的改進措施，以保證交貨質量。

F、無論買方人員是否參與設備的制造過程，供貨方均對產品質量負責。

G、由供貨方供應的所有合同設備部件出廠時，都有供貨方簽發的產品質量合格證書作為交貨的質量保證文件。對某些主要設備將附全套買方代表簽字的監造與檢驗記錄和試驗報告。

H、設備送達目的地后，供貨方在接到買方通知后將盡快趕到現場與買方一起根據運單和裝箱單組織對貨物包裝、外觀及件數的清點檢查，若有問題由供貨方負責解決。買方應在開箱檢驗前5天通知供貨方，供貨方將派員參加開箱檢驗，檢驗結果和記錄對雙方均有效，并作為買方向供貨方索賠的依據。

4.2包裝及運輸

(1)．供貨方嚴格按照程序文件及質量手冊對產品進行包裝、貯存和交付。

(2)．供貨方提供的貨物采用新木箱包裝，并對該種包裝采用相應標準的保護措施。這種包裝適于長途海運或空運和內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護措施，確保貨物安全運抵現場。

(3)．供貨方負責設備的包裝及貨物到達施工現場的運輸費用。

(4)．設備的包裝、運輸符合“GB191-73”包裝儲運指示標志的規定且含裝箱單（二份）、合格證（一份），技術文件（二份）。

(5)．供貨方在每一包裝箱及捆內各散裝部件都有標簽，注明合同號、主機（主設備）名稱、本部件名稱、該部件在裝置圖中的位置、零件號。備件及工具除注明上述內容外，另注明“備件”、“工具”字樣。

(6)．供貨方在每件包裝箱的兩側用運輸標志標明“重心”和“吊裝點”，并根據貨物的特點和運輸的不同要求，以清晰字樣在包裝箱上注明“小心輕放”、“勿倒置”、“防潮”等適當的國際貿易標志，以方便裝卸和搬運。

(7)．買方可派遣代表到供貨方及裝貨車站檢查包裝質量和監督裝車情況，供貨方接到買方發貨通知后提前3天將發運設備的貨名、件數、編號、發運日期、發運地及車號通知買方。

(8)．若設備由于其包裝或防護措施不妥而引起的貨物銹蝕、損壞和丟失由供貨方承擔責任和費用。

(9)．設備到達目的地后，買方應及時清點貨物件數及包裝外觀完整情況，并及時通知供貨方，買方對設備應妥善保管。

(10)．經買方會(huì )同監理工程師對貨物檢測合格后，出具驗收收據的日期為實際交貨日期。

(11)．在保證期內，如由于供貨方的過失或疏忽造成的設備（或部件）的損壞或潛在缺陷而動用了買方庫存中的備品備件，供貨方將負責免費補足動用的備品備件。

(12)．交貨地點：貴州德隆水泥110kV總降壓變電站。

5、安裝規范

(1)．安裝地點：貴州德隆水泥110kV總降壓變電站。

(2)．六氟化硫濃度和氧氣含量在線檢測裝置的顯示（報警）器應安裝在設備室進口處，方便人員了解設備室六氟化硫濃度和氧氣含量的情況。

(3)．探頭數量： 110千伏GIS開關室安裝3個探頭.

(4)．探頭安裝：應在設備室（電纜室）底部對稱安裝，探頭連接饋線應采用穿管保護，安裝方式、位置應不影響電氣主設備安全運行以及檢修運行人員的維護、巡視工作。

6、交貨清單

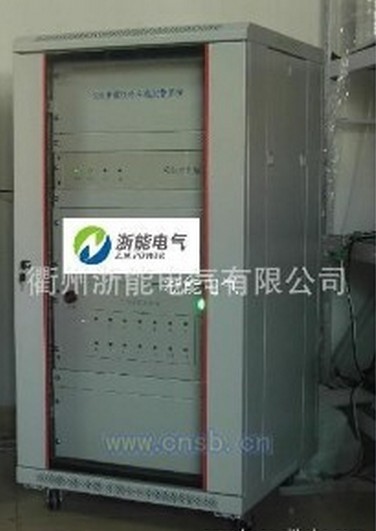

貴州德隆水泥110kV總降壓變電站選用衢州浙能電氣有限公司生產的ZNP- LHK-Ι型SF6氣體泄漏智能環境監控系統，數量1套。每套SF6智能環境監控系統的主要配置如下表所示:

7．技術資料交付內容及時間

1.設計資料：供貨方在技術協議簽訂日起1個星期內，向設計方提供設備的原理圖、平面布置圖、二次接線圖、設備安裝圖，并協助配合設計。

2.隨機資料：

8．技術支持、售后服務及質量保證

8.1質保期： 12個月。

8.2供貨方對外購配套零部件質量負責，并對其進行嚴格性能測試，交貨時提供產品質量合格證及原產地證明和廠名。

8.3供貨方保證提供的設備是全新未使用過的產品，經過嚴格的工廠試驗和質量檢測，技術先進且成熟可靠；保證提供的設備在各方面符合招標文件規定的質量、規格和性能要求；保證提供設備經正確安裝，正常操作和保養情況下運行安全可靠。

8.4在合同規定質保期內，供貨方對由于設計、制造和材料、外購配套部件的缺陷面造成所供設備的任何損壞或故障，供貨方免費負責修理或更換有缺陷的部件，以達到技術條件規定的要求；在合同質保期外，本公司有義務對所提供的設備實行有償終身維護。

8.5供貨方按招標文件要求提供的所需的備品備件。

8.6本產品終生保修。

8.7供貨方保證在接到用戶電話2小時內響應用戶的維護要求，如不能電話解決問題，則在24小時內(交通不方便的偏僻地方除外)到達現場排除故障。
