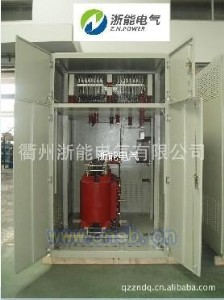

產品名稱：6.3 kV（10 kV）發電機中性點接地電阻裝置

規格型號：ZNP-NGR-6.3（10）型

性能特點:

1、 接線原理圖（詳見浙能電氣發電機中性點接地電阻裝置圖紙）

G——發電機

K——單相隔離開關

T——單相接地變

R——電阻器

CT——電流互感器

2、變壓器選擇

（1）  變壓器為單相、自冷、防潮型環氧澆注銅繞組變壓器，其額定容量和過載能力應由承包人確定并經發包人批準。

（2）  標準：

變壓器的額定值、試驗和特性符合GB6450、GB/T10228、GB/T17211等有關條款的規定。

（3） 變壓器容量計算

根據IEEE Std C62.92.3《發電機輔助系統中性接地應用指南》的要求，為使發電機單相接地短路時，有效地限制發電機峰值過電壓在2.6相電壓下，取發電機單相接地短路時變壓器一次側流過的電流為發電機系統電容電流。

（4） 溫升及溫度

 變壓器連續帶額定容量時溫升不超過100K

（5） 額定頻率:50Hz

（6） 冷卻方式：自冷；

（7） 噪音：離本體2米處≤55dB；

（8） 試驗

1)  直流電阻測量；

2)  電壓比測量；

3)  阻抗電壓,短路阻抗測量；

4)  負載損耗試驗；

5)  空載損耗及空載電流測量(標稱電壓及1/3標稱電壓情況下)；

6)  繞組絕緣電阻測量；

7)  工頻耐壓:28kV；

8)  雷電沖擊:60kV；

3、電阻器

接入發電機中性點高電阻的大小，將影響發電機單相接地時健全相暫時過電壓值。按運行機組的耐壓值為1.5倍發電機額定電壓，則健全相暫時過電壓不宜超過2.6倍相電壓。電阻器的基本要求：

1)  電阻器的電阻值按DL/T5090-1999《水力發電廠過電壓保護和絕緣配合設計技術導則》配置，發電機單相接地故障時，健全相暫態過電壓峰值小于2.6倍額定相電壓。

2)  電阻能耐受額定電流1min；此時的電阻材料溫度小于1000℃。

3)  電阻器的對地絕緣1min工頻耐壓值（有效值）不小于3kV。

4)  電阻為浙能原產的特殊不銹鋼合金。

5)  所有電阻元件與其固定件和地完全絕緣，電阻元件的絕緣瓷件允許溫度大于1200℃。

6)  電阻元件無螺栓接頭，全部采用焊接。

7)  聯接螺栓為鍍鋅材質或不銹鋼材質。

8)  變壓器與電阻器間的連接，采用銅母線。

4、隔離開關

形式：?jiǎn)蜗唷?0Hz、戶內型（GN19-12/400）

額定電壓：12kV

額定電流：400A

耐壓水平：

工頻耐壓：42kV（1min有效值）

雷電沖擊耐壓：75kV

操作機構：手動

隔離開關配2常開、2常閉輔助開關。

5、 電流互感器

（1）    型式：戶內、干式；

（2）    型號：ZNP-LZZB-12G

6、柜體

（1） 所有的接地設備均置于一個柜體內；

（2） 柜體前后開門，兩側為可拆卸式蓋板（設百葉窗）；

（3） 柜體的鋼板厚度大于1.5mm；

（4） 柜體采用冷軋鋼板后內外噴塑；

（5） 有兩處引出接地端子與電站接地網相聯接；

（6） 柜體防護等級為IP20；

（7） 柜門設電磁鎖。

7、  浙能電氣ZNP-NGR-6.3型發電機中性點接地電阻裝置的設備特性及性能保證

備注：低壓過電壓保護設備，用于保護變壓器及二次回路，不屬于發電機中性點接地電阻裝置；從接地變壓器至發電機中性點的連接電纜由于長度型號不確定，不在浙能電氣的供貨范圍內。

8、 執行標準：

DL/T 780-2001          配電系統中性點接地電阻器

GB 50150—1991         電氣裝置安裝工程電氣設備交接試驗標準

GB 311.1—1997         高壓輸變電設備的絕緣配合

GB763-90               交流高壓電器在長期工作時的發熱

GB 311.2-6             高電壓試驗技術

GB6450                 干式電力變壓器

GB 4208（93）          外殼防護等級

GB1028—1997           電流互感器

IEC289—1998           相關部分

IEEE32—1972標準（1991年重新頒布） 相關部分
