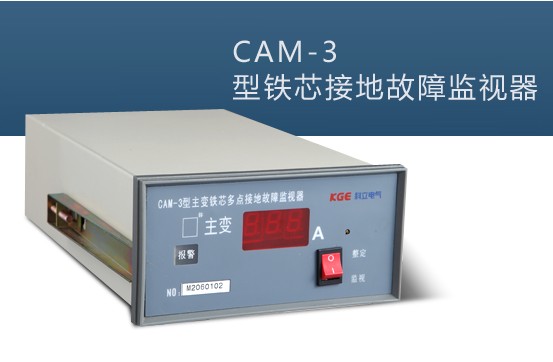

產品名稱： CAM-3型變壓器鐵芯多點接地故障監測裝置

　 規格型號： ZNP-CAM-3

　　性能特點:

　　該種監視器由三部分組成：一是信號抽取箱，該箱安裝在變壓器附近，由鋁合金密封，具有美觀、不生銹、防雨、堅固等優點;二是信號電纜，該電纜有加厚、耐腐蝕、高強度塑料護套等優點，特長的生產工藝，故在電纜施放中可做到中間無接頭，而又不浪費電纜;三是監視器表頭部分，該部分外觀是具有數字顯示的標準槽形的形狀，工藝精致，外觀美觀，安裝方便。功能主要有測量值顯示，按鍵設定報警值，兩種標準RTU信號輸出，報警輸出，這一部分的制作除采用先進的工藝外，其元件均采用進口優質材料，因此具有美觀、堅固、壽命長、可連續通電、使用可靠等優點。

　　二、 功能、特點及技術指標

　　1、可準確測量變壓器接地點的電流值，并可遠距離傳輸，以數字形式直接顯示。

　　2、儀器具有測量鐵芯接地電流，越限時使用光字牌報警和三遙報警功能。

　　3、在變壓器附近安裝的信號抽取箱，允許較長時間工作在50A的電流，并有很寬的裕度，保證變壓器鐵芯的可靠接地，而對于信號箱輸出端的開路和短路不需要特別考慮，都不會(huì )造成設備和監視器的損壞。

　　4、工作環境：溫度-25~+450C，濕度≤95%

　　5、電流測試精度：≤2%

　　6、繼電器雙觸點輸出：220V AC，3A

　　7、工作電源：AC 220V±10%，50/60Hz,功耗約4.5VA

　　8、顯示三位半數字:字高15mm，紅色LED。

　　9、設定：采用精密電位器。

　　10、測量范圍：0～9.99A

　　11、絕緣電阻：

　　輸入與電源端鈕間：550V DC，>20MΩ。

　　電源頭接地端鈕間：550V DC，>20MΩ。

　　12、耐壓：

　　輸入與地端鈕間：2500V AC，60S

　　電源與地端鈕間：2500V AC，60
